产品特性
- 体积小型化、长寿命和可靠性；
- 使用导电性能良好的双金属材料，确保其可承受正常回路电流的要求；
- 双金属片与电热丝组合具有快速跳脱性；
- 非常精确的跳闸时间，防止马达温度过高；
- 具备有感应电流及温度而动作之双重性能；
- 每款零件均严格执行欧洲 ROHS 的环保标准；
- 端子有多款种类，可供灵活选择；
- 内置 PTC，具有断电复位功能。
产品图片
技术参数
- 使用温度范围：30℃～180℃，可依客户要求提供其范围内的任一温度。
- 温度公差：±5℃，±8℃。
- 选择控制过载电流跳脱范围：1A～45A
- 跳脱时间：4～10秒
电气规格
- 15V DC / 45A
- 30V DC / 15A
- 250V AC / 25A
- 125V AC / 30A
应用范围
- 摇窗电机、天窗电机、座椅电机
- 雨刷发动机、滑门发动机、调节器发动机
- 洗衣机电机、果汁类电机、吸尘器、园林设备等
- 门锁触发器
设计原理
3MP/6AP 为内置 S 型发热丝的碟片式双重保护热保护器，依托碟形双金属片温差形变配合串联电热丝实现过温、过流双重防护，常温触点保持导通，电机堵转、过载时电热丝快速发热叠加设备温升，双金属片瞬间弹跳分断回路，降温后自动复位，体积小巧带密封绝缘套管，支持多样引线端子定制，适配汽车雨刮、车窗、小家电串激电机等狭小内置防护场景。

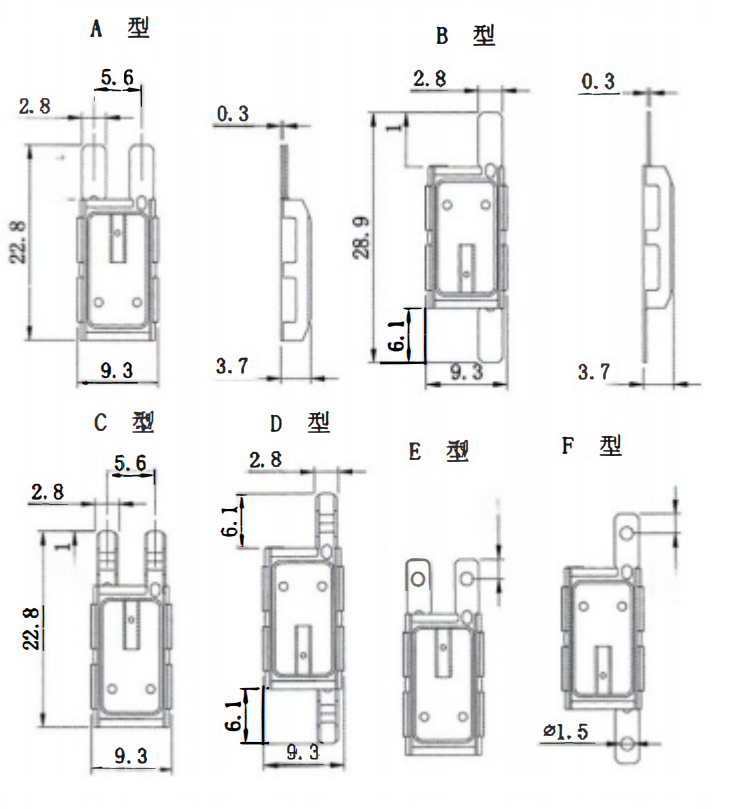

外观尺寸
