产品特性
- 微型化的设计，易于安装
- 众多的温度规格
- 稳定可靠的动作特性
产品图片
技术参数
- 动作温度：TC0 与 TMP 为 60℃-150℃；TBP 为 60℃-135℃
- 动作温度公差：有 ±5℃，±8℃ 两种
- 自动动作：TMP 为 3C 类型，TBP 和 TC0 为 2C 类型
电气规格
- TC0 为 250VAC 13A
- TBP 为 250VAC 2A
应用范围
- 单相、三相电机
- 螺旋真空管
- 变压器
设计原理
9700K1 热保护器由镀锡金属外壳、焊有触点双金属片、端子、绝缘端板、垫片等元件组成，封闭外壳能保护内部零件免受灰尘、杂质污染以及外力损坏。由于外壳是导电体，保护器配置耐用的聚脂薄膜绝缘套管。其动作原理简单有效：电流通过有阻抗的双金属片，在不正常工作时，随电流增大及周围温度升高，双金属片迅速动作，触点打开；当装置冷却到安全温度时，触点又能自动闭合。

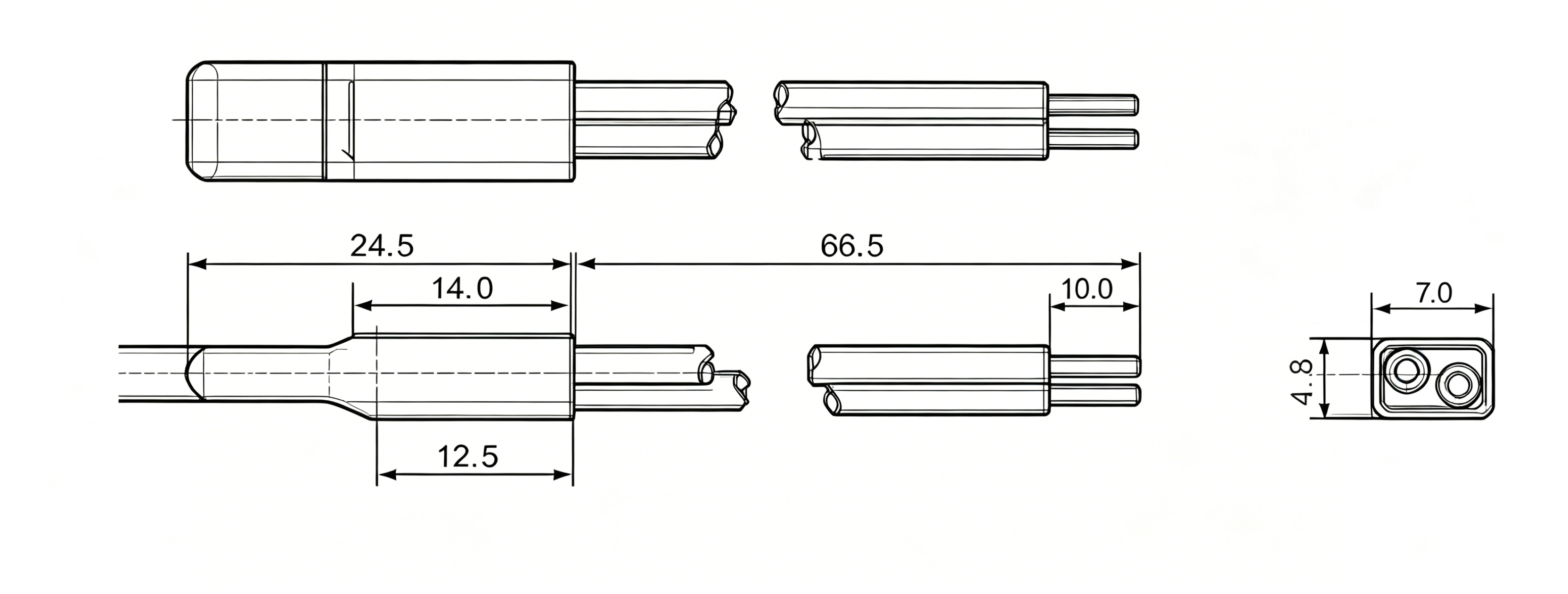

外观尺寸
