产品特性
- 体积小，便于安装；
- 电流效应小，不会因过流而产生较大温差；
- 温度控制精确可靠；
- 内置 PTC，具有断电复位功能。
产品图片
技术参数
- 动作温度：70℃～260℃，每 5℃ 一个规格
- 动作温度公差：±5℃
- 复位温度：低于动作温度的 1/3
- 复位温度公差：±15℃
电气规格
- 250VAC：3A
- 125VAC：6A
- 24VDC：6A
- 接触电阻：<30mΩ
- 绝缘强度：2KV
应用范围
- 变压器、线圈
- 窗帘电机、洗衣机电机
设计原理
S01/S06 依靠碟形双金属片突跳形变感知设备环境温度，常态触点闭合导通，电机、变压器升温至设定温度时，双金属片瞬间反向弹开切断回路，降温后自动复位恢复通电。S01 小体积适配 6.3A 以内小电流绕组，S06 加大导电结构最高承载 25A，一体式自定心触点结构动作稳定、耐电机浸漆，仅感应外部温升、无电流自发热效应，适配各类中小型电机、镇流器、线圈内置过温防护。

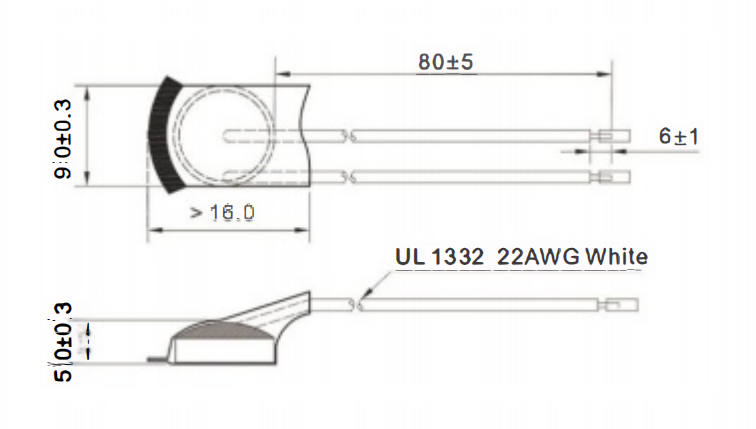

外观尺寸
