产品特性
- 外壳绝缘，体积小，双面倒角便于安装；
- 动作灵敏，不会产生电弧；
- 具有电流温度双重保护之特性；
- 使用较低阻值的双金属材料，确保正常回路电路的要求；
- 温度是出厂前预先设置好的，用于单一温度范围的控制；
- 可根据客户需要选择电引线或镍片连接。
产品图片
技术参数
- 使用温度范围：30℃～160℃，可依客户要求提供其范围内的任一温度。
- 温度公差：±3℃，±5℃
电气规格
- 8A / 12V DC，5A / 24V DC
- 6A / 125VAC，3A / 250V AC
应用范围
- 充电电池组，锂电池保护板等
设计原理
TB02 是微型塑封碟片突跳式热保护器，依靠碟形双金属片冷热膨胀差实现快速弹跳通断，常温触点闭合、设备升温至设定温度时瞬间分断回路，冷却后自动复位，小巧绝缘外壳可直接嵌入电机绕组，兼具温度 + 电流双重防护，额定电流偏小，适合塑封电机、变压器、小家电、锂电池等狭小空间设备内置过热保护。

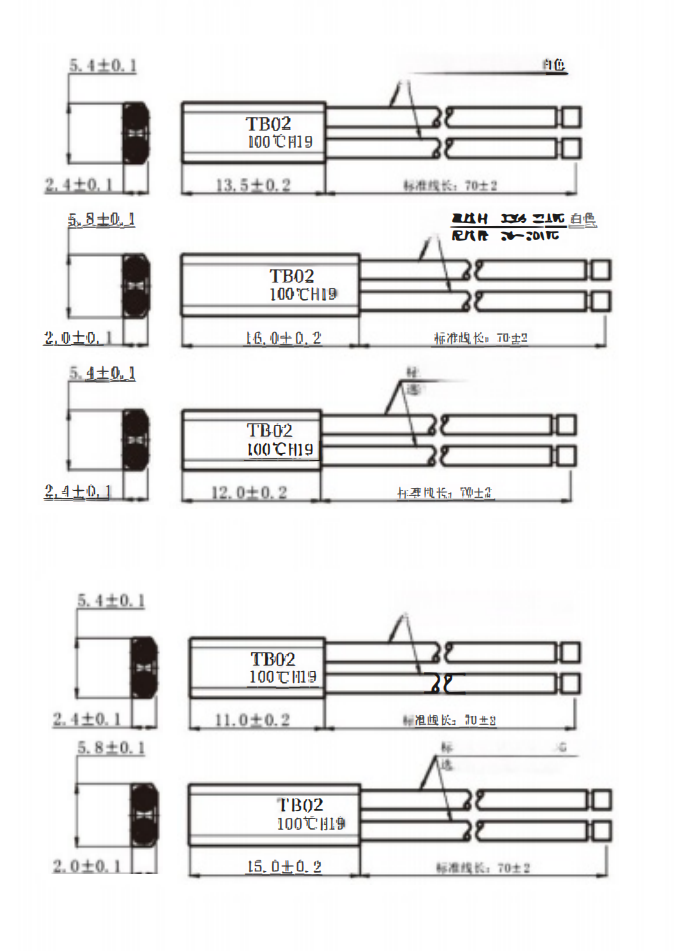

外观尺寸
